GDYZ-301 氧化锌避雷器测试仪

电力行业标准：DL474.5—92现 场绝缘试验实施导则—避雷器试验

产品别称： 氧化锌避雷器带电测试仪又称氧化锌避雷器测试仪，氧化锌避雷 器特性测试仪，智能型氧化锌避雷器特性测试仪，抗干扰氧化锌避雷器特性测试 仪，避雷器阻性泄露电流检测仪，氧化锌避雷器检测仪，金属氧化物避雷器测试 仪，交流无间隙氧化锌避雷器测试仪等。

GDYZ-301 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器 ，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现 设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器 的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大 屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析 和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7 次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

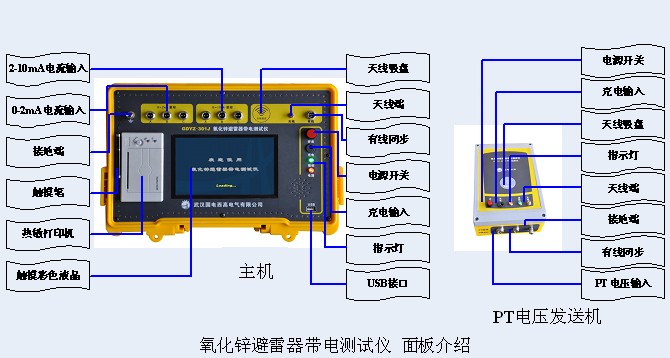

• 全天候超大触摸真彩LCD
  • 800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现 场人员操作使用。
• 超远距离无线传输
  • 无线传输PT信号超过400米，按需配置可达到2000米。
• 适用多种场所测试
  • 适用于避雷器带电、停电或试验室等场所使用。
• 电流电压三相同测
  • 真正做到三相电流、三相电压同时测试，提高工作效率。
• 内部无强电安全可靠
  • 仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可 靠。
• 支持电压多种取样
  • 多种电压基准信号取样方式：
    • 有线方式：从PT端计量绕组取信号，数字信号有线传输。
    • 无线方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连 接。
    • 无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
• 内置高能锂电
  • 内带6000mAh高能锂离子电池，特别适合无电源场合。
• 嵌入式工业级PC机
  • 配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支持U 盘导出数据；可外挂USB鼠标、键盘使用，操作方便。
• 海量储存数据
  • 内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能 。
• 数据处理先进
  • 配套上层管理软件，具备历史数据管理、数据分析、自动生成报告打印等功 能。
• 高速采样信号
  • 高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度 极高。
• 专业防水安全箱
  • 进口工程采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携 带。
• 多种附加功能
  • 仪器具省电功能，计算器功能，截屏功能等。

电源	220V、50Hz或内部电池供电
测量范围	泄漏电流：（有效值）0～10mA （可扩展）
	电 压：（有效值）30～100V（可扩展）
测量准确度	电 流：全电流>100μA时：±2% 读数±1个字
	电 压：基准电压信号>30V时：±2% 读数±1个字
	无线测量精度：5%
测量参数	泄漏电流全电流波形、基波有效值、峰值
	泄漏电流阻性分量基波有效值及3、5、7次有效值
	漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-
	容性电流基波，全电压、全电流相角差
	电压有效值
	避雷器功耗
电压基准信号取样方式	有线同步：40米（可扩展）
	无线同步：>400米（可扩展）
电池参数	充电时间：> 6小时
	连续工作时间：> 4小时
	间断工作时间：> 8小时
仪器尺寸	34cm×22cm×20cm
仪器重量	5kg(不含电缆箱)

本公司相关产品：GDYZ-208氧化锌避雷器带电测试仪，GDYZ－203氧化锌避雷 器带点测试仪，GDYZ-30氧化锌避雷器现场测试仪，FCZ-IV氧化锌放电计数器检 测仪，FCZ-P避雷器放电计数器测试棒等。

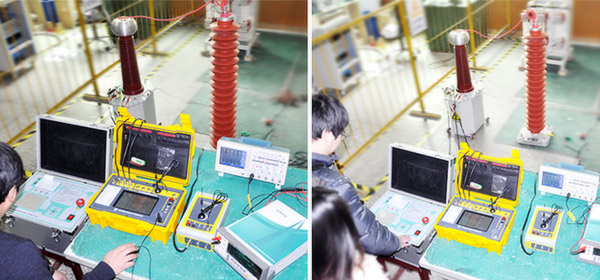

工作人员现场调试照片 ：
